Переносное устройство обнаружения и подавления SHH100

Переносное устройство обнаружения и подавления беспилотных летательных аппаратов SHH100 представляет собой радиоэлектронное устройство, позволяющее обнаружить излучение от включенного беспилотного летательного аппарата, определить азимут на него и обеспечить подавление сигналов ГНСС, каналов управления и передачи видеосигналов.

Устройство предназначено для предотвращения несанкционированного применения беспилотных летательных аппаратов и авиамоделей над объектами гражданской инфраструктуры, местами скопления людей при проведении массовых мероприятий, в границах аэродромов и аэропортов, а также в запретных для использования БЛА и авиамоделей зонах.

Встроенный модуль GPS и модуль определения пространственного положения позволяют точно измерять собственное положение и выполнять наведение устройства. Устройство разработано с учетом необходимости долговременного использования на открытом воздухе, что гарантирует его надежную работу в течение длительного времени.

Основные функции

Обнаружение и предупреждение: благодаря приему радиосигналов, устройство обнаруживает сигнал связи БЛА, определяет и отображает модель на экране, а затем отправляет пользователю предупреждающее сообщение. В зависимости от модели обнаруженного БЛА автоматически определяется стратегия постановки радиопомех, а сигналы радиопомех одновременно передаются на нескольких частотных диапазонах.

Определение направления при прицеливании: направленная антенна используется для измерения азимута (горизонтального угла/угла тангажа) цели БЛА, и пользователю дается указание для наведения на цель в соответствии с информацией, полученной от устройства, с целью точного прицеливания на БЛА при постановке радиопомех.

Измерение пространственного расположения: устройство оснащено модулем GPS, электронным компасом и гироскопом. Оно может измерять собственное положение и выдавать поправки оператору для позиционирования и прицеливания.

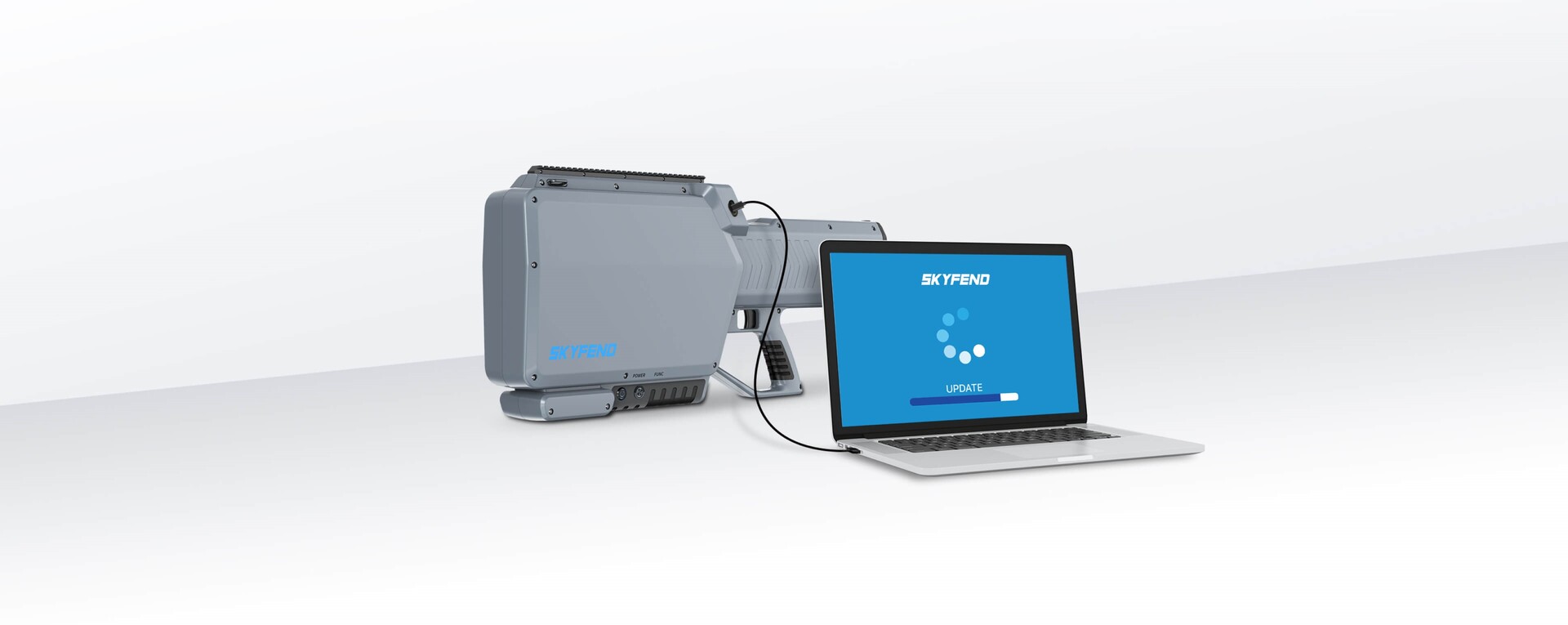

Обновление программного обеспечения: устройство поддерживает проводное подключение к ПК, а версию программного обеспечения устройства можно обновить с помощью соответствующего программного обеспечения главного компьютера.

Считывание журналов: устройство поддерживает проводное подключение к ПК для считывания системных журналов, в том числе журналов работы и информации о диагностике неисправностей.

Особенности

Дальность обнаружения: всенаправленное обнаружение во всем диапазоне. На открытой местности без помех и препятствий дальность обнаружения превышает 2 км.

Диапазон постановки радиопомех: направленная постановка радиопомех во всем диапазоне. В условиях отсутствия препятствий дальность постановки радиопомех достигает 3 км.

Возможность определения направления: пеленгация на двух частотах (2,4 ГГц/5,8 ГГц). Предусмотрена возможность измерения горизонтального угла/угла тангажа в пределах 10°.

Портативность: устройство поддерживает возможность крепления плечевого ремня, который используется для переноски устройства на спине во время патрулирования и других мероприятий. Устройство можно устанавливать на штатив (дополнительная принадлежность).

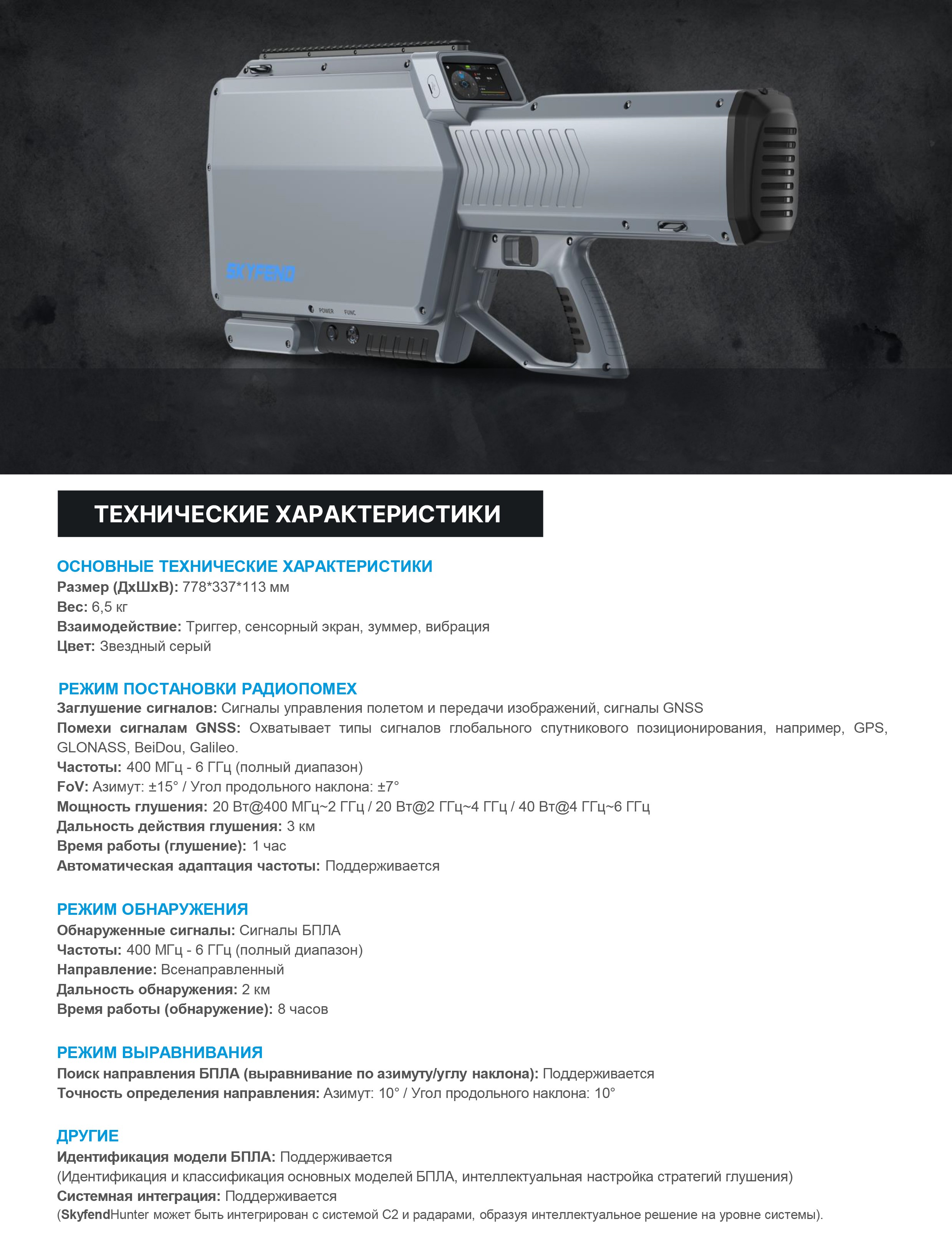

Технические характеристики:

Частотный диапазон обнаружения: 400 МГц – 6 ГГц;

Направление обнаружения: всенаправленное;

Дальность обнаружения: до 2 км;

Частотный диапазон подавления: 400 МГц – 6 ГГц;

Направление подавления: по азимуту 15° /по углу продольного наклона 7°;

Мощность подавления: 20 Вт (400 МГц – 2 ГГц); 20 Вт (2 ГГц – 4 ГГц); 40 Вт (4 ГГц – 6 ГГц);

Дальность подавления: до 3 км;

Время работы в режиме постановки помех: до 1 часа;

Время работы от АКБ в режиме обнаружения: до 8 часов;

Рабочая температура: от -20 до 55 С

Температура хранения: от -20 до 60 С

Класс защиты IP: IP65

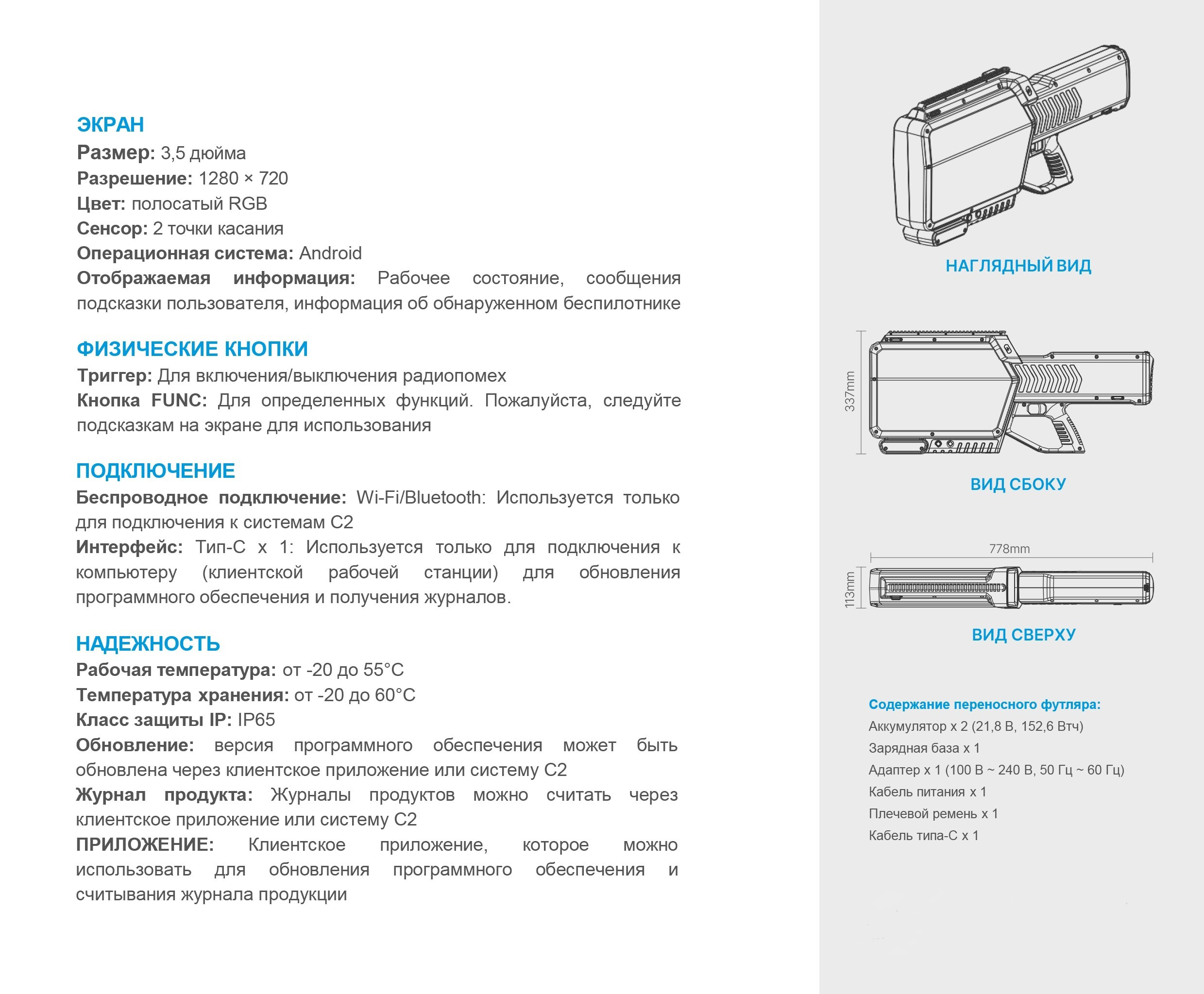

Габариты: 778мм*337мм*113мм;

Вес: 6,5 кг.
