Переносное устройство подавления БЛА TTSKS01

Переносное устройство подавления беспилотных летательных аппаратов TTSKS01 представляет собой радиоэлектронное устройство, позволяющее осуществить подавление сигналов ГНСС, каналов управления и передачи видеосигналов.

TTSKS01 предназначено для предотвращения несанкционированного применения беспилотных летательных аппаратов и авиамоделей над объектами гражданской инфраструктуры, местами скопления людей при проведении массовых мероприятий, в границах аэродромов и аэропортов, а также в запретных зонах для использования БЛА и авиамоделей.

Технические характеристики TTSKS01

Параметр	Заводская спецификация
Тип устройства:	Портативный носимый блокиратор БЛА (антидрон-ружье)
Общая выходная мощность:	80 Вт – 100 Вт (суммарная радиочастотная мощность излучения)
Тип усилителей:	Сверхвысокочастотные модули GaN
Количество частотных каналов:	6 независимых диапазонов помех
Эффективный радиус действия:	1000 – 1500 метров (до 3000 метров по спутникам GPS)
Аккумуляторная батарея:	Литиевая АКБ, напряжение 24V (емкость 5Ач–8Ач)
Время автономной работы:	60 – 90 минут в режиме непрерывного глушения всех каналов
Охлаждение плат:	Пассивное (цельнометаллический корпус-радиатор) + кулеры
Класс защиты корпуса:	Пыле- и влагозащищенный (IP65)

Сетка частот и развесовка мощности по каналам TTSKS01

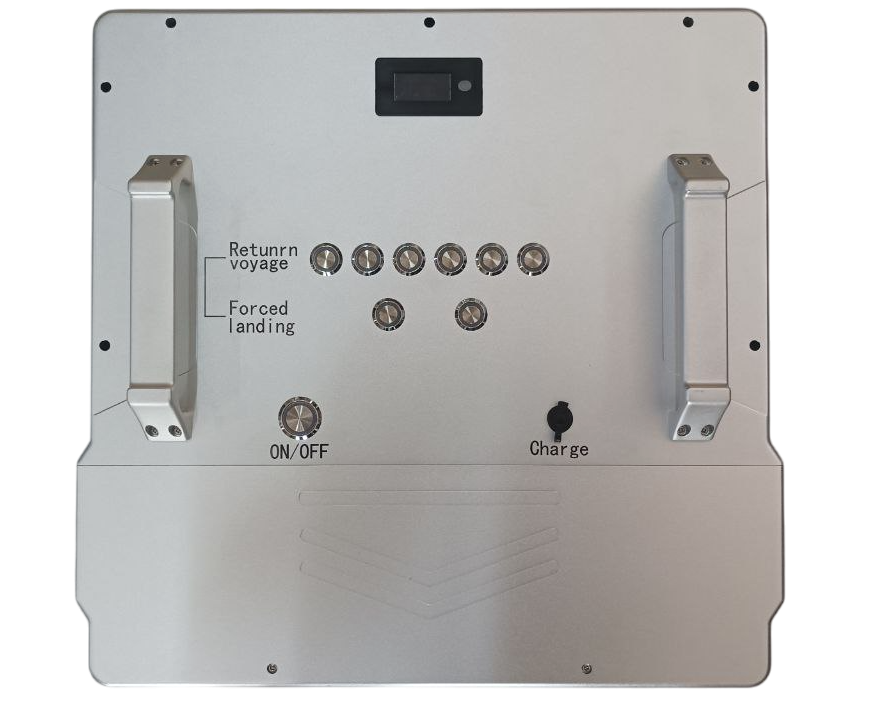

Шесть металлических тумблеров в верхнем ряду на фото активируют следующие фиксированные модули (стандартная заводская комплектация TTSKS01):

1. 800–930 МГц (~20 Вт) — предназначен для подавления каналов управления и телеметрии большинства FPV-дронов.

2. 1.5 ГГц (1550–1620 МГц) (~10-15 Вт) — подавление спутниковой навигации GNSS/GPS (L1), ГЛОНАСС, Beidou. Обеспечивает лишение дрона пространственных ориентиров.

3. 2.4 ГГц (2400–2485 МГц) (~20 Вт) — блокировка стандартных гражданских каналов управления и передачи видео (DJI Mavic, Autel).

4. 5.2 ГГц (5150–5350 МГц) (~15 Вт) — глушение смещенных цифровых видеопотоков промышленного класса.

5. 5.8 ГГц (5725–5850 МГц) (~20 Вт) — подавление стандартной частоты FPV-видеосвязи (аналоговые и цифровые передатчики).

6. Дополнительный FPV-канал (~15-20 Вт) — в базовом исполнении TTSKS01 шестой канал чаще всего выделен под расширенный диапазон 700–800 МГц, предназначенный против кастомных «смещенных» частот управления.

Важное замечание по эксплуатации TTSKS01

Из-за использования пассивного алюминиевого корпуса в качестве основного радиатора, при включении всех 6 тумблеров одновременно устройство испытывает колоссальную тепловую нагрузку.

Рекомендуемый цикл работы: непрерывное излучение не более 10–15 минут, после чего устройству требуется дать остыть в режиме ожидания (когда тумблеры выключены, а активен только главный экран вольтметра). Работа «до упора» на всех частотах может привести к автоматическому снижению мощности модулей защитной платой или выходу GaN-усилителей из строя.

Состав:

• устройство подавления в виде моноблока – 1 шт.;
• зарядное устройство – 1 шт.;
• транспортировочный кейс – 1 шт.
