Стационарное устройство обнаружения и подавления БЛА D2C+JM1+JM2

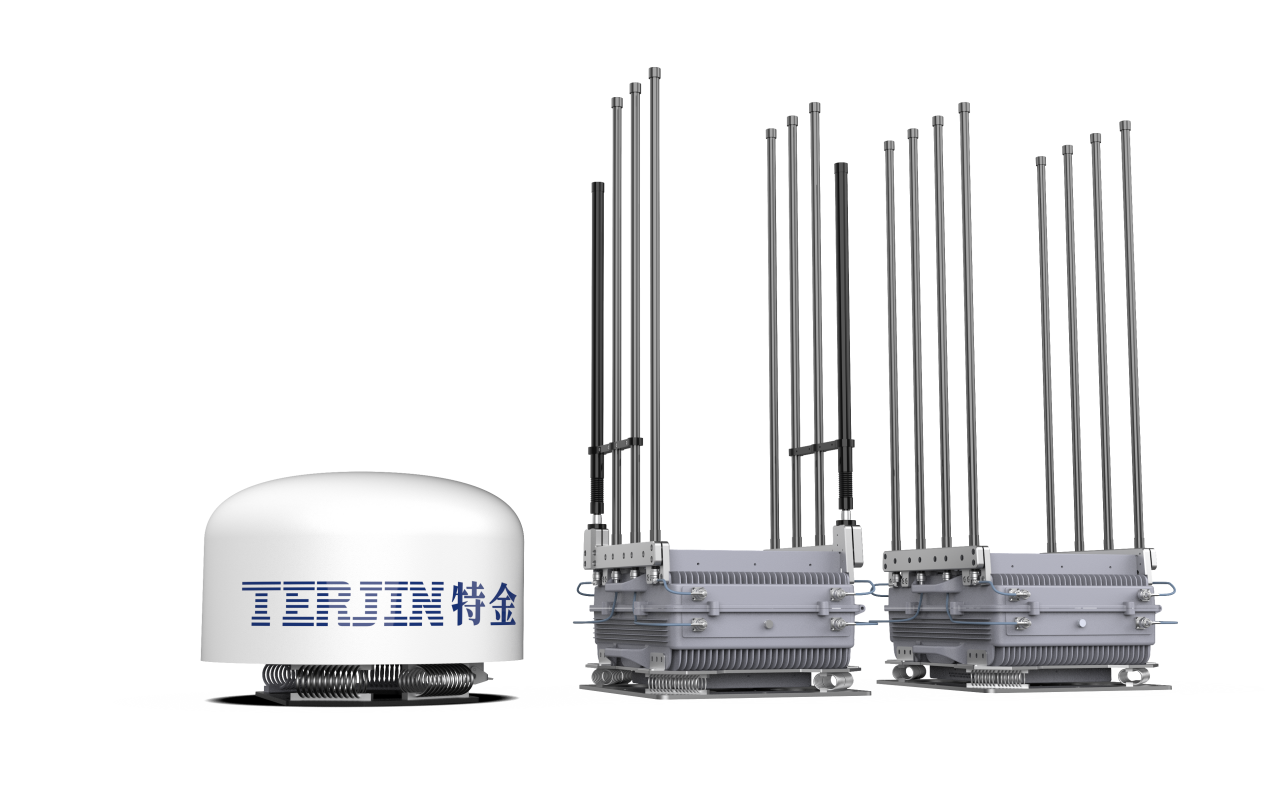

Система обнаружения и подавления дронов VDC2 Pro представляет собой радиоэлектронное устройство, позволяющее осуществить обнаружение и подавление БЛА. Устройство состоит из модуля обнаружения и подавления и двух модулей подавления.

Устройство VDC2 Pro предназначено для обнаружения несанкционированного применения БЛА над объектами гражданской инфраструктуры, местами скопления людей при проведении массовых мероприятий, в границах аэродромов и аэропортов, а также в запретных зонах для использования БЛА и авиамоделей.

Принцип работы устройства:

Устройство VDC2 Pro в постоянном режиме сканирует радиоэфир на наличие радиоизлучения на частотах работы БЛА и при обнаружении в радиусе действия такого источника автоматически подает сигнал тревоги на автоматизированное рабочее место оператора. По желанию пользователя система может включить режим подавления автоматически или по команде пользователя.

Основные функции:
1. Датчик местоположения устройства
2. Захват и декодирование сигналов DronID и RemoteID (информация о типе БЛА, его координатах, высоте и скорости полета, а также координатах оператора при включенной геолокации), в том числе имеющих функцию шифрования.
3. Отображение на карте БЛА и/или оператора БЛА, оснащенных функцией DronID и RemoteID
4. Журнал событий по обнаружению БЛА (дата, время, тип БЛА, частота радиоканала, координаты и высота полета при наличии)
5. Поддержка автономных карт
6. Установка границ тревоги и подавления БЛА
7. Обновление баз данных БЛА в том числе оперативное добавление частот для обнаружения
8. Разграничение прав доступа
9. Захват и отображение аналоговых видеосигналов FPV на частотах 1.2 ГГц, 3.3 ГГц, 5.8 ГГц с частотой 1 к/с.
10. Возможность подключения дополнительных модулей, например, активный радиолокатор или оптико-электронная система сопровождения БЛА

Технические характеристики:

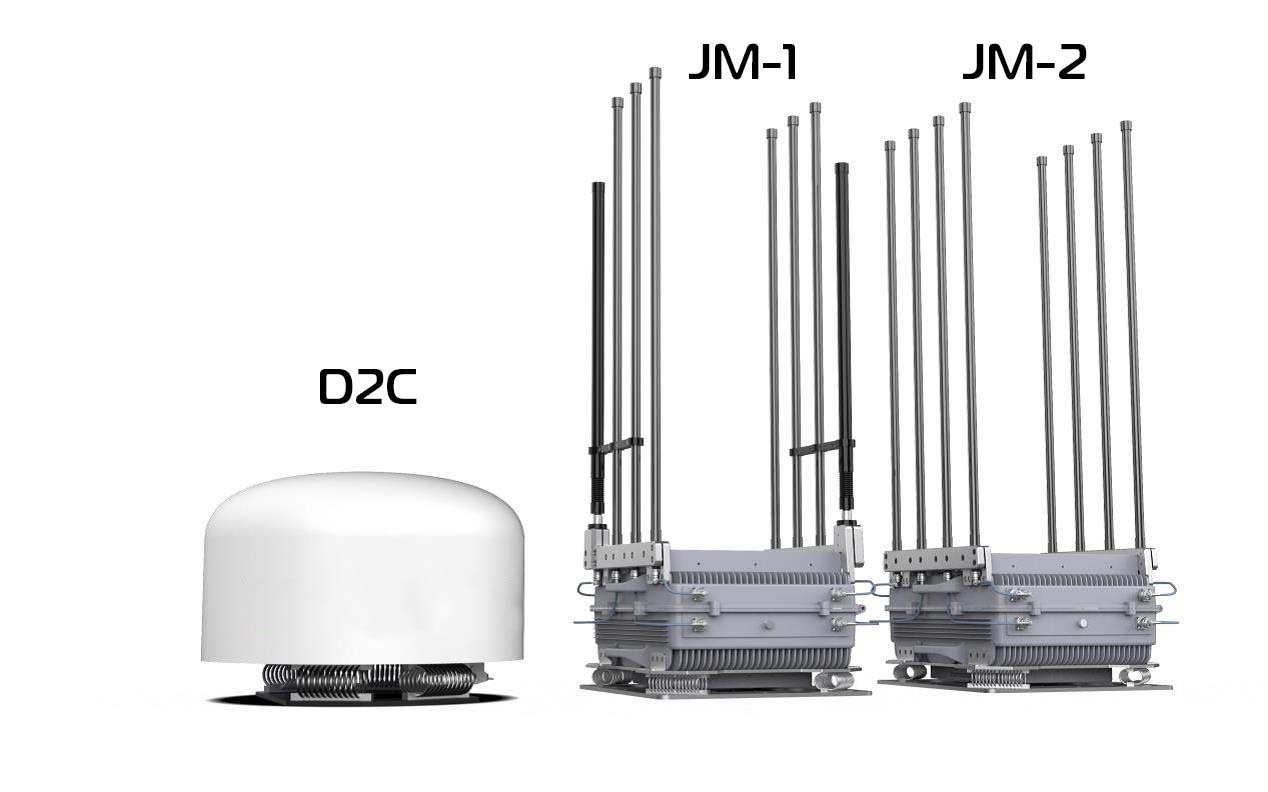

Модуль обнаружения и подавления БЛА D2C:

• Дальность обнаружения: до 5 км;
• Диапазон обнаружения: 100 МГц – 6 ГГц;
• Высота обнаружения: до 1000 м;
• Дальность подавления: до 2 км;

Диапазоны подавления и мощности:

• 830 МГц – 950 МГц 15 Вт;
• 1550 МГц – 1640 МГц 25 Вт;
• 2400 МГц – 2510 МГц 40 Вт;
• 5150 МГц – 5320 МГц 25 Вт;
• 5700 МГц – 5900 МГц 25 Вт;
• Потребляемая мощность: в режиме обнаружения не более 100 Вт, в режиме подавления не более 2500 Вт;
• Источник питания: от сети переменного тока 220-240 В;
• Рабочая температура: от -20°C до +65°C;
• Степень защиты от воды: IP65;
• Вес изделия: до 30 кг;
• Габариты (Д × Ш × В): 600 мм × 420 мм ± 2 мм.

Диапазоны частот подавления (± 10 МГц):

Модуль подавления JM-1

• Channel 1 (2250MHz):(2200±10)MHz ~ (2300±10)MHz;
• Channel 2 (2350MHz):(2300±10)MHz ~ (2400±10)MHz;
• Channel 3 (2550MHz):(2500±10)MHz ~ (2600±10)MHz;
• Channel 4 (2650MHz): (2600±10)MHz ~ (2700±10)MHz;
• Channel 5 (2750MHz): (2700±10)MHz ~ (2800±10)MHz;
• Channel 6 (5.1GHz):(5025±10)MHz ~ (5150±10)MHz;
• Channel 7 (6GHz): (5950±10)MHz ~ (6075±10)MHz;
• Channel 8 (6.1GHz): (6075±10)MHz to (6200±10)MHz

Модуль подавления JM-2

• Channel 9 (3GHz): (3000±10) MHz ~ (3100±10) MHz;
• Channel 10 (3.1GHz):(3100±10)MHz ~ (3200±10)MHz;
• Channel 11 (3.2GHz):(3200±10)MHz ~ (3300±10)MHz;
• Channel 12 (3.3GHz):(3300±10)MHz ~ (3400±10)MHz;
• Channel 13 (3.4GHz): (3400±10)MHz ~ (3500±10)MHz;
• Channel 14 (3.5GHz):(3500±10)MHz ~ (3600±10)MHz;
• Channel 15 (3.6GHz):(3600±10)MHz ~ (3700±10)MHz;
• Channel 16 (4.9GHz): (4900±10) MHz to (5025±10) MHz

Выходная мощность: 100 Вт на каждый канал;
Дальность подавления: до 2 км;
Направление подавления: всенаправленное;
Вес изделия (один модуль): до 50 кг (без антенн);
Габариты: (510 мм*461 мм*282 мм) ± 5 мм (без антенн);
Потребляемая мощность (один модуль): до 2500 Вт;
Источник питания: от сети переменного тока 220-240 В;
Рабочая температура: от -40°C до +50°C;
Степень защиты от воды: IP65.
